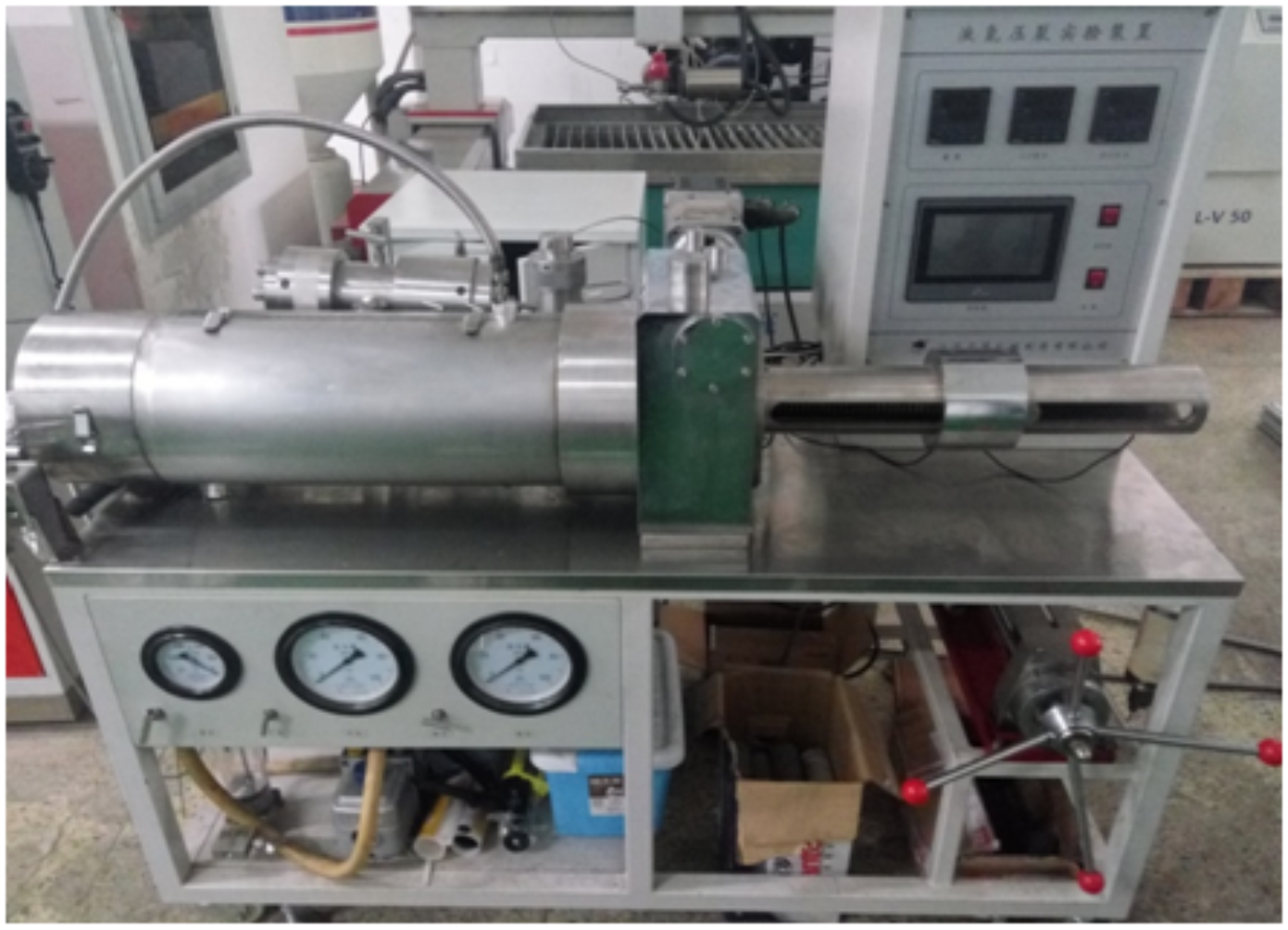

结构组成：液氮压裂实验装置主要是由柱塞电动泵、岩心夹持器、手摇泵、真空泵、温度、压力传感器、控制面板、加热水箱、保温传热套等组成。一台小型真空泵用于对柱塞泵和岩心夹持器内抽真空；岩心开孔插入管线然后胶封，管线在夹持器的入口段用压环压帽密封；加热水箱和保温传热套用于整个管路保温处理；

主要参数：

1）产品名称：液氮压裂实验装置规格型号：HBYL-1

2）柱塞电动泵压力为80MPa，容积按需求设计，要求泵体有保温套可接循环水加热；

3）岩心夹持器内岩心尺寸为2英寸，实验压力为60MPa，可同时施加围压和轴压；

4）围压和轴压可直接用手摇泵加压，采用-50℃的高压油，最高压力可达80MPa；

实验能力：该实验装置能够进行液氮压裂岩石实验、超临界CO2压裂实验，能够测试在不同围压、轴压，不同流体温度下，不同岩心压裂的起裂压力。
