3.1.21《油气田开发地质工程》课内实践-1：储层微观孔隙结构特征分析

一、实训任务

（1）在半对数坐标值上，以进汞饱和度为横轴，以毛管压力（左，单位Mpa）和喉道半径（右侧，μm）为纵轴，正确绘制3个碳酸盐岩储层样品的毛管压力曲线（取R=0.75/Pc，Pc单位用Mpa，R单位是µm）；

（2）利用毛管压力曲线确定两个样品各自的排驱压力Pd、最大连通喉道半径Rd、中值压力P50、中值半径R50，并确定最大进汞饱和度Smax、残留汞饱和度SR、退汞效率WE。

（3）按照毛管压力Pc=0.001-0.003，0.003-0.01，0.01-0.03，0.03-0.1，0.1-0.3，0.3-1.0，1-3，3-10，10-30，30-100Mpa等10个区间，其对应的孔喉分布区间为750-250，250-75，75-25，25-7.5，7.5-2.5，2.5-0.75，0.75-0.25，0.5-0.075，0.075-0.025，0.025-0.0075µm。在喉道半径轴的左侧画出喉道分布的频率直方图（方法如下图所示）。

（4）定性比较3个油层样品宏观储集物性（孔隙度、渗透率）、微观孔隙结构（平均孔喉半径大小、喉道分布的分选性）等差异性，并说明理由。

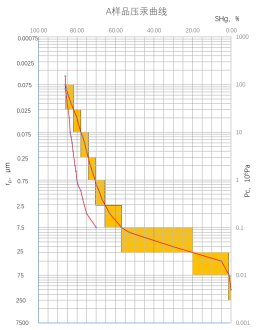

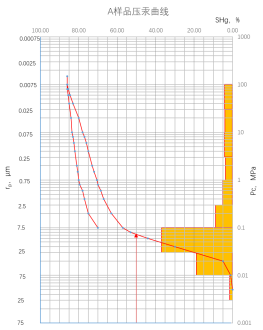

图1 毛管压力曲线

二、已知资料

1. 扎纳若尔油田2399A井1号样压汞实验数据

序号	进汞压力	进汞饱和度	退汞饱和度	退汞压力
序号	Mpa	%	%	Mpa
1	0.0046	0	41.65	0.1000
2	0.0099	0	43.16	0.5010
3	0.0199	0	46.33	1.0040
4	0.0399	0	55.30	1.9890
5	0.0797	0	61.00	3.9870
6	0.1597	0	65.00	5.9982
7	0.3186	0	68.00	8.0283
8	0.6402	0	69.50	10.0261
9	1.2767	2.05	71.80	20.0941
10	2.5527	7.84	73.40	40.1219
11	5.1155	20.78	74.30	60.2975
12	9.9614	44.73	75.50	80.3535
13	19.8988	61.10	76.69	100.2216
14	39.8145	67.45	76.69	120.3441
15	79.5822	73.00	76.69	140.2274
16	159.2094	76.69	76.69	157.7874

2. 扎纳若尔油田2399A井4号样压汞实验数据

序号	进汞压力	进汞饱和度	退汞饱和度	退汞压力
序号	Mpa	%	%	Mpa
1	0.0046	0	43.69	0.1015
2	0.0099	0	62.06	0.4965
3	0.0199	0	66.14	0.9993
4	0.0399	0	68.77	1.9847
5	0.0797	0	70.22	3.9826
6	0.1597	8.65	70.78	5.9938
7	0.3141	29.47	71.10	8.0239
8	0.6333	43.78	71.38	10.0209
9	1.2688	51.49	71.94	20.092
10	2.5451	56.78	72.43	40.1313
11	5.1073	60.94	72.86	60.3069
12	9.9568	64.3	73.00	80.3364
13	19.8957	67.37	73.14	100.2197
14	39.7977	70.27	73.28	120.3421
15	79.5657	72.28	73.42	140.2254
16	159.2049	73.78	73.78	157.7828

3. 扎纳若尔油田2399A井9号样压汞实验数据

序号	进汞压力	进汞饱和度	退汞饱和度	退汞压力
序号	Mpa	%	%	Mpa
1	0.0046	0	60.04	0.1001
2	0.0099	0	75.89	0.5012
3	0.0199	0	79.35	1.0031
4	0.0399	0	81.69	2.0045
5	0.0797	18.92	82.89	3.9628
6	0.1597	47.83	83.33	5.9154
7	0.3136	54.04	83.60	8.0330
8	0.6373	61.66	83.84	10.0344
9	1.2727	66.77	84.39	20.0922
10	2.5486	70.95	85.02	40.1304
11	5.137	74.63	85.19	60.2529
12	9.9911	77.53	85.42	80.1893
13	19.9146	80.25	85.52	100.1788
14	39.7957	83.08	85.69	120.3544
15	79.6179	84.97	85.69	140.1446
16	159.1773	86.05	86.05	157.1437
