（1）目的
n 掌握油田开发阶段沉积微相综合研究的基本流程。
n 掌握取心井单井相编图的方法。
n 掌握沉积微相剖面、平面图的编图的基本方法步骤。
n 具备对沉积微相分布特征进行初步分析的能力。
（2）资料
n 地质背景：渤海湾盆地济阳坳陷某油藏，目的层位为新近系馆陶组，发育 典型的曲流河沉积。
n 取心井 YJ1 井柱状图底图（图 2 - 26) ：包括测井曲线（ 自然电位、感应电导 率、微电极曲线）、岩心录井剖面、岩心物性分析（孔隙度及渗透率）剖面。
n 沉积微相剖面图底图（图 2 - 27 , 每口井提供砂体解释结果）。
n 沉积微相平面图底图（图 2 - 28 , 共 32 口井，每口井附该层的自然电位、感 应电导率测井曲线及砂体厚度）。
（3）编图步骤
1）单井相解释
根据岩性剖面、物性数据、测井曲线特征、韵律特征及砂体厚度等资料，按照 曲流河沉积相模式，确定取心井每个砂体的沉积微相类型，并建立不同类型沉积 微相的测井响应模版。
2）沉积微相剖面图的编制
根据测井响应模版，识别剖面图（ 图2-27) 上各井 1 、2 、3 号单层沉积微相类 型，并在沉积模式指导下，编绘过 Y7 - 21—Y7 - 25—Y7 - 28—Y7 - 29 井沉积微相剖面图。
3）沉积微相平面图的编制
根据测井响应模版，识别平面图（图 2 - 8) 上各井 1 号单层沉积微相类型，并 在沉积模式指导下，编制 1 号单层沉积微相平面图。

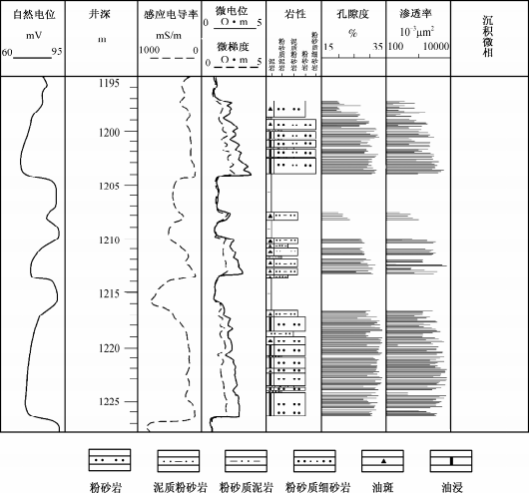

图1-26 取心井YJ1单井综合柱状图

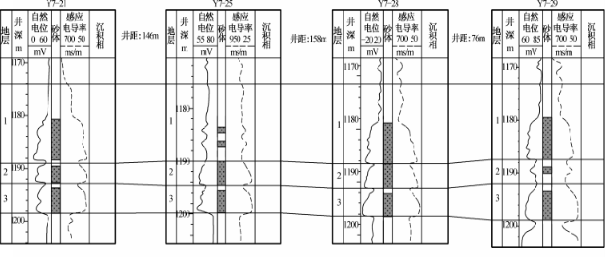

图1-27 某区块连井剖面图

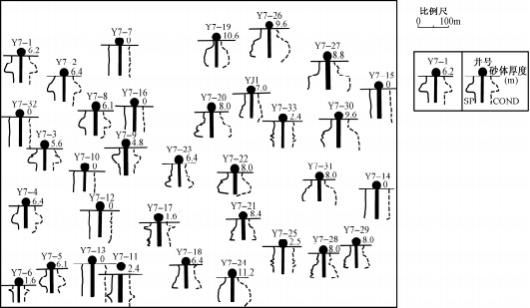

图1-28 某区块沉积微相平面图底图
4. 实训要求
在相应底图上编绘取心井 YJ1 井单井相图，Y7 - 21—Y7 - 25—Y7 - 28—Y7- 29 井的沉积微相剖面图及 1 号单层沉积微相平面图，并简述研究区沉积微相类 型及分布特征。
