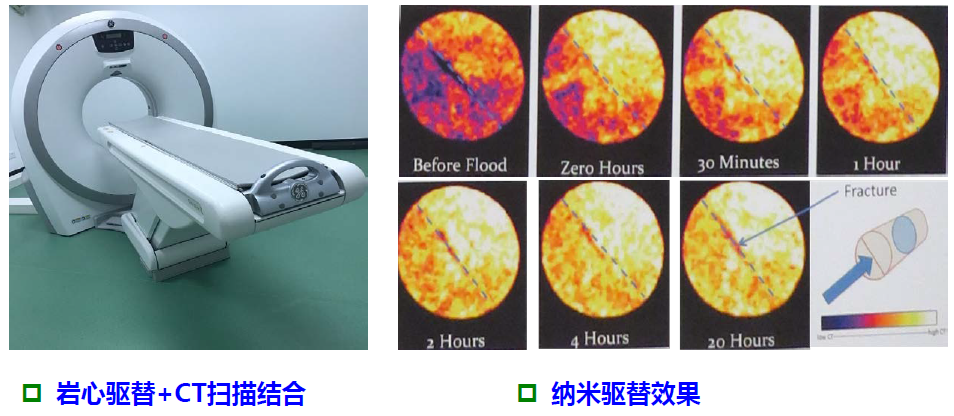

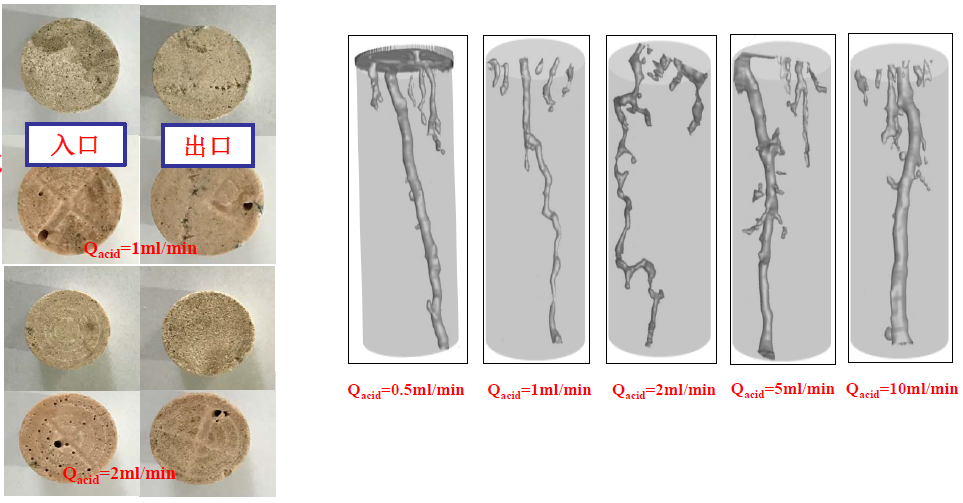

1.CT扫描系统，结合岩心驱替，可以实时测得岩心的油水饱和度的变化，研究纳米乳液等的排驱效果；与酸化结合，可以定量描述酸蚀蚯蚓洞的形态，研究酸化酸压工艺并优选酸液体系；结合CO2驱替，研究CO2提高非常规油气采收率的机制。

■在线驱替CT扫描

　□实时观测岩心驱替中孔隙饱和度变化

　□提高采收率、酸化、调剖/调驱评估

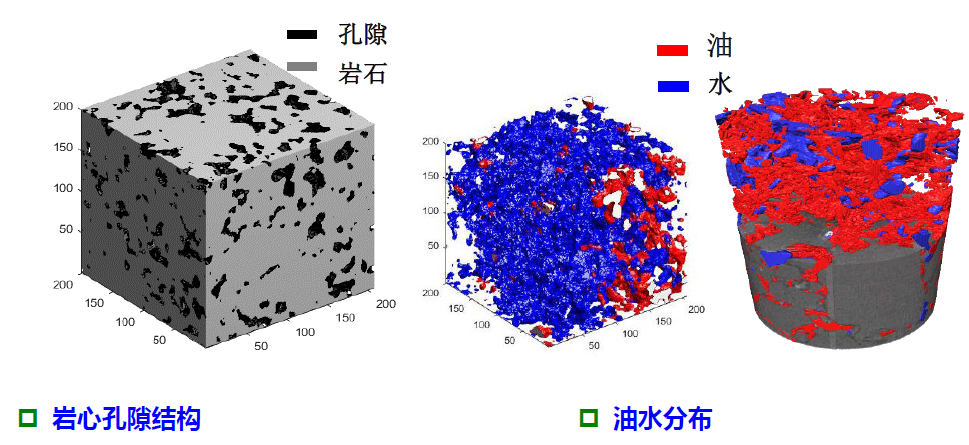

　□岩心裂缝的三维成像描述

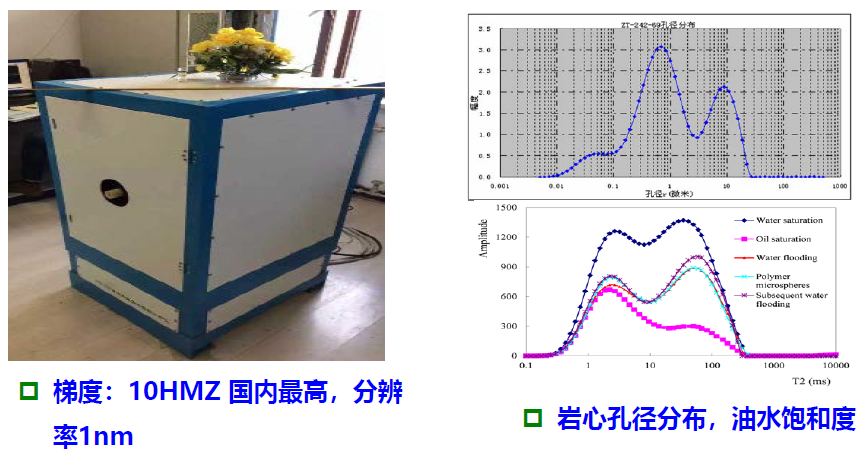

2.核磁共振渗流实验分析系统，测储层物性参数；成像分析，得到驱替过程中岩心内流体直观分布图及扩散系数，岩心中裂缝、溶洞等分布图；高温高压状态下驱替实验的核磁共振动态分析；二维谱的测量、测得驱替过程中岩心内流体的动态统计分布。

■在线驱替核磁共振装置

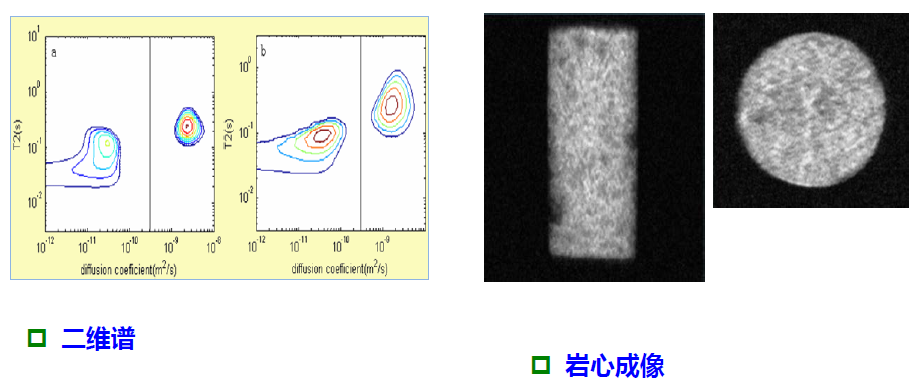

　□核磁T2谱、二维谱测试

　□岩心在线驱替测试

　□岩心成像测试

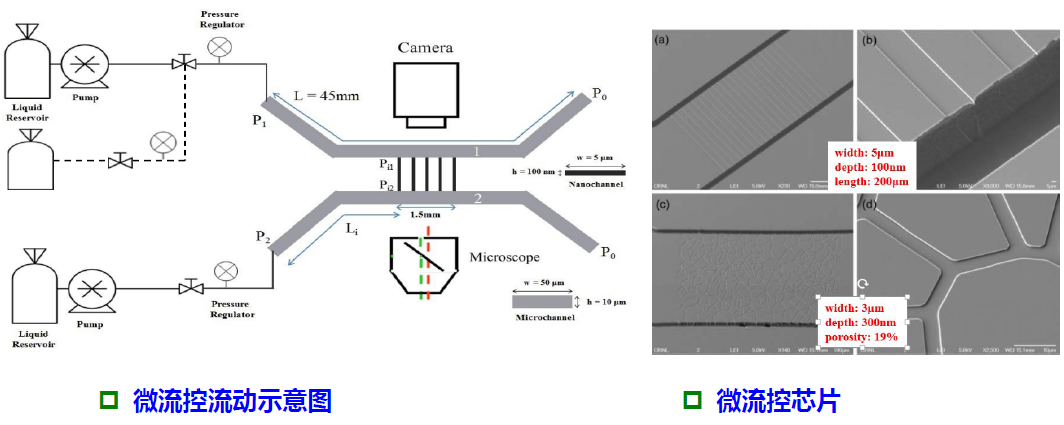

3.Lab-On-Chip微观可视化物理模拟，微纳尺度芯片(宽:1μm, 深:50nm)、微流控芯片油水多相流实验、纳尺度通道单相/两相驱替实验、水力压裂液微通道中减阻剂运移特征，实现常规及非常规微纳尺度渗流特征研究，揭示微纳尺度孔隙中微观渗流机理。

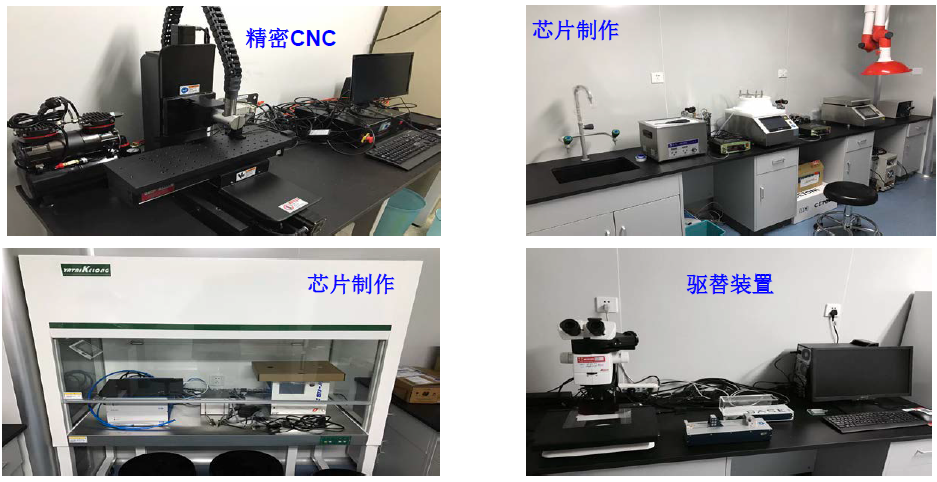

■Lab-On-Chip微观可视化物理模拟

　□高精度复杂芯片制作

　□微观精密驱替实验控制

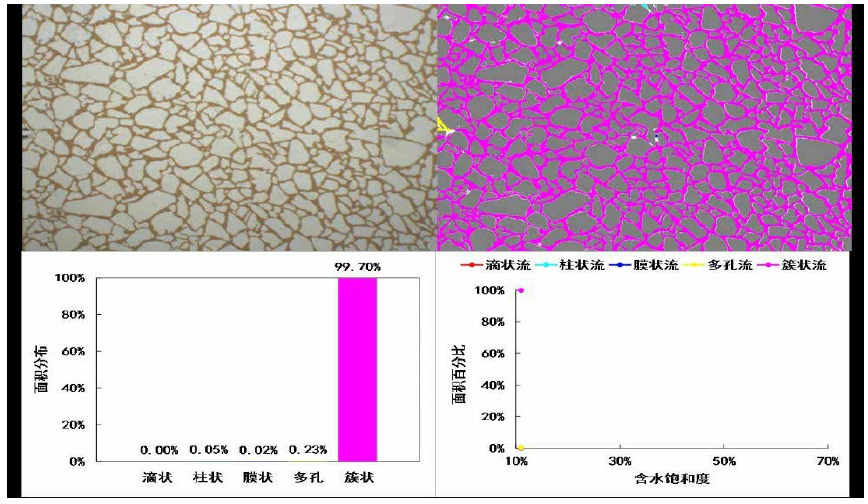

　□微观定量分析和可视化
